САУ-М2 прилад для автоматичного регулювання рівня рідин (для керування заглибним насосом)

Пристрій САУ-М2 застосовується у системах автоматичного підтримання рівня рідини у резервуарах, накопичувальних ємностях, відстійниках, а також у системах автоматичного осушування.

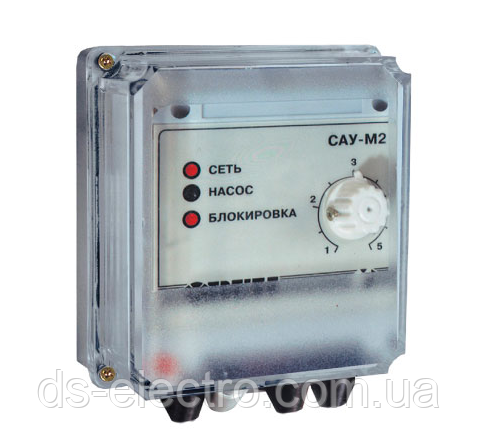

Пристрій керування занурювальним насосом випускається у корпусі настінного кріплення Н.

Функціональні можливості

• Автоматичне заповнення або осушування резервуару до встановленого рівня
• Захист занурювального насосу від «сухого» ходу
• Підмикання різних датчиків рівня – кондуктометричних, поплавкових
• Робота з рідинами, що різні за електропровідністю: водопровідною, забрудненою водою, молоком та харчовими продуктами (слабокислотними, лужними та ін.)

Автоматичне заповнення резервуара (бака) до встановленого рівня

Коли рівень рідини в резервуарі (баку) доходить до нижньої позначки, на якій встановлений довгий електрод датчика бака, здійснюється автоматичне заповнення резервуара до верхнього рівня, на якому встановлений короткий електрод датчика бака.

До входів САУ-М2 підмикаються два трьохелектродні кондуктометричні датчики:

• датчик рівня рідини в баку (заповнюваної ємності);
• датчик рівня рідини в свердловині (ємності, що призначена для відбору рідини).

Компаратори 1...4 порівнюють значення вхідного сигналу з опорним значенням і видають сигнал на увімкнення або вимкнення реле «НАСОС», до якого підімкнений електропривід насоса (відповідно до умов блоку логіки 1).

Реле «НАСОС» вмикається при осушенні електрода нижнього рівня (тобто довгого електрода) датчика бака.

Реле «НАСОС» вимикається при затопленні електрода верхнього рівня (тобто короткого електрода) датчика бака.

Приклад часової діаграми роботи САУ-М2 в режимі заповнення резервуара

Автоматичне осушення резервуара

При використанні пристрою керування занурювальним насосом САУ-М2 для осушення резервуара до входу пристрою підмикається лише один датчик – рівня рідини в свердловині (ємності, що призначена для відбору рідини). Реле «НАСОС» вимикається при осушенні довгого електрода (тобто електрода нижнього рівня) датчика.

Функціональна схема САУ-М2

Налаштування пристрою на електропровідність рідини

САУ-М2 має регулятор чутливості, завдяки якому можна змінювати рівень опорних сигналів компараторів. Пристрій легко налаштовується для роботи з різними рідинами за електропровідністю обертанням ручки регулятора на лицьовій панелі.

Захист занурювального насоса від «сухого» ходу

При осушенні довгого електрода (тобто електрода нижнього рівня) датчика свердловини реле «НАСОС» вимикається, що блокує роботу насоса. На лицьовій панелі пристрою при цьому вмикається світлодіод «Блокування».
