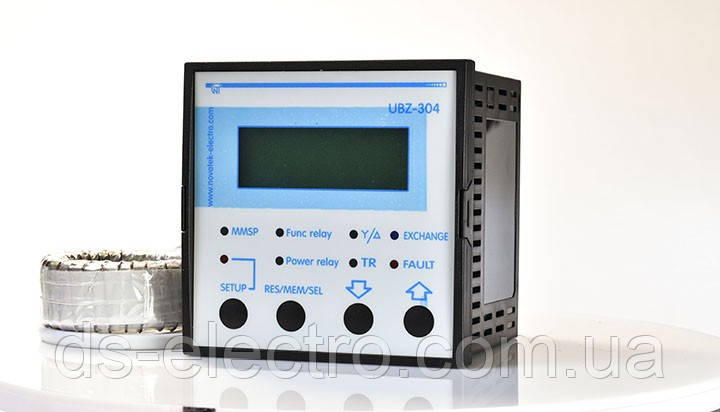

Універсальний блок захисту УБЗ-304

УБЗ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А.

УБЗ-304 може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.

Виконання приладу - щитове.

УБЗ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.

УБЗ-304 забезпечує захист електродвигунів при:

- Неякісному мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої);

- Механічних перевантаженнях (симетричний перегруз по фазним / лінійним струмам);

- Перевищенні порогу струмом зворотної послідовності;

- Несиметрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції усередині двигуна і / або кабелю, що підводить (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);

- Зникнення моменту на валу електродвигуна («сухий хід» - для насосів) - захист за мінімальним пусковому та / або робочому струму;

- Затягнутому пуску двигуна чи блокування ротора;

- Неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);

- Замиканні на «землю» обмотки статора під час роботи - захист по струмах витоку на «землю»;

- Теплового перевантаження двигуна;

- Перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).
