Реле часу РЕВ-120

Цей прилад призначений для увімкнення-вимкнення навантаження через задані користувачем інтервали часу.
Основні характеристики

    Індикація: світлодіоди
    Струм комутації: 6 А
    К-во програм: 10
    Керування: Потенціометр
    Інтервал часу: від 0,1 від до 10 днів
    Керувальний контакт: Так
    Габаритні розміри, H x B x L, мм 90 x 65 x 18
    Маса, кг, не більш ніж 0,150

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для увімкнення-вимкнення навантаження через задані користувачем інтервали часу.

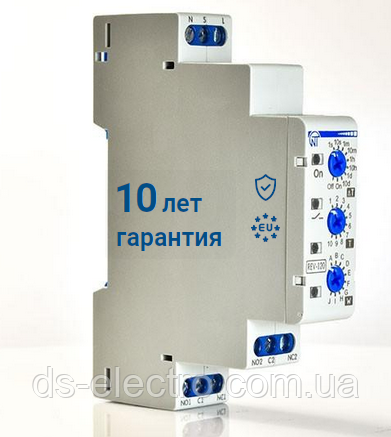

Прилад монтується на стандартну дин рейку та займає всього один модуль у щиті. Прилад має два вихідних канали з нормально відкритими та нормально закритими контактами. Так само на лицьовій частині приладу містяться: регулятор установлення тимчасового інтервалу «çT», регулятор встановлення часу «Т», регулятор встановлення режиму роботи «W». У REV-120 передбачено десять режимів роботи:

— затримка на увімкнення;

— витримка часу під час подавання живлення;

— періодичний із затримкою під час увімкнення;

— періодичний із витримкою часу під час увімкнення;

— затримка на вимкнення (у разі розмикання керівного контакту);

— імпульсний 1 (у разі замикання керівного контакту);

— імпульсний 2 (у разі розмикання керівного контакту);

— затримка увімкнення-вимкнення (за допомогою керівного контакту);

— крок реле навантаження (у разі кожного замикання керівного контакту);

— генератор імпульсу 0,5 с.

Таблиця режимів і тимчасових інтервалів міститься в паспорті пристрою.

До під'єднання виробу потрібно налаштувати.

Налаштування виробу виконується в такому порядку: насамперед потрібно встановити режим роботи (стекет перевести регулятор встановлення режиму в крайнє ліве положення, незалежно від того, в якому положенні стоїть регулятор, після чого за годинниковою стрілкою встановити необхідний режим), потім необхідно встановити часовий інтервал регулятором « виразно», далі необхідно регулятором «Т» встановити час.

Треба зазначити, що у разі зміни режиму роботи або тимчасових інтервалів виробу за подаваного напруги живлення необхідно враховувати, що зміни вдадуться тільки після вимкнення (на час не менш ніж 1 с) і повторного вмикання живлення виробу.
