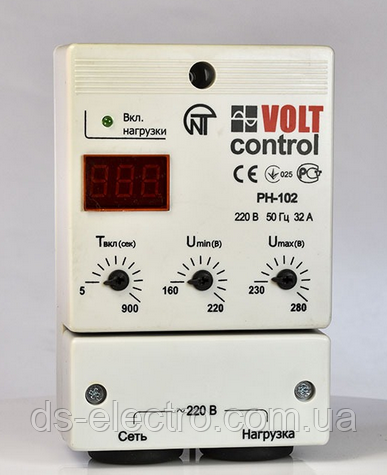

Реле напруги РН-102 (RN-102), 32 А, 220 В, Новатек

Призначений для вимкнення побутового та промислового однофазного навантаження 220 В, 50 Гц за неприпустимих коливань напруги в мережі з подальшим автоматичним увімкненням після відновлення параметрів мережі.
Основні характеристики

    Номінальна напруга В 240
    Максимальний комутований струм (активного навантаження), не менш ніж А 32
    Індикація: Світлодіод, індикатор
    Переріз провідників з'єднувальних клем — 0,3-3,3 мм2
    Діапазон регулювання: -спрацьовування Umin 180 – 240 В; -спрацьовування Umах 250 – 300 В; -часу АПВ 5 –900с
    Габаритні розміри мм 125 х 80 х 43
    Вага: 0,25кг

Навантаження під'єднується до мережі або безпосередньо через контакти реле, або через магнітний пускач, залежно від потужності.

Реле може працювати в чотирьох незалежних режимах:

    реле напруги;

    реле мінімальної напруги;

    реле максимальної напруги;

    реле часу із затримкою на увімкнення.

На лицьову панель пристрою виведений індикатор стану навантаження (ввімкнена/увімкнена) і триразовий семисегментний індикатор, який, залежно від стану пристрою, індикує:

    поточне поточне поточне значення напруги;

    точне значення параметра, що встановлюється;

    час автоматичного повторного ввімкнення (АПВ);

    аварійне вимкнення навантаження (перевертання поточного значення напруги).

Ручки потенціометрів, розташованих на лицьовій панелі, дають змогу користувачеві встановити:

    поріг спрацьовування за максимально допустимим значенням напруги;

    поріг спрацьовування за мінімально допустимим значенням напруги;

    затримку часу увімкнення навантаження після відновлення параметрів мережі.Призначено для вимкнення побутового та промислового однофазного навантаження 220 В, 50 Гц за неприпустимих коливань напруги в мережі з подальшим автоматичним увімкненням після Відновлення параметрів мережі.

До складу РН-102 входить мережевий фільтр, що захищає під'єднувальне навантаження від високовольтних імпульсних перешкод.
