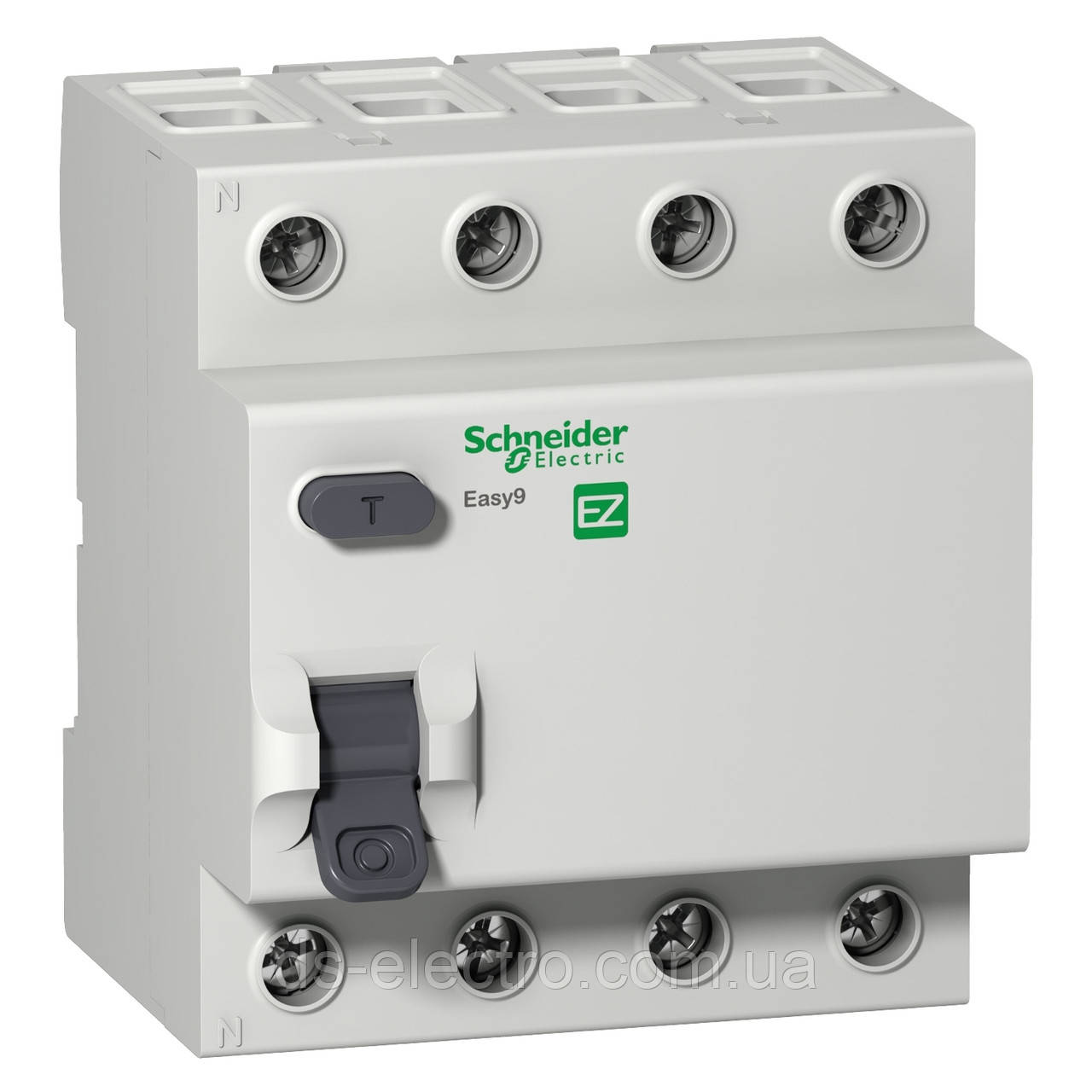

Вимикач диференціального струму Schneider Electric EZ9/4 полюси(тип АС)

Пристрої Easy9 відносяться до середнього цінового сегменту, але при цьому відрізняються якістю, надійністю і зручністю використання, властивим апаратурі верхнього цінового сегмента.

Уніфікована конструкція і високі виробничі стандарти збільшують термін служби обладнання Easy9, при цьому його приємно встановлювати і експлуатувати. Модульне обладнання Easy9 виробляється на заводах Schneider Electric в Індії, Китаї, Таїланді.
• Гарантоване відповідність стандартам продуктовим
• Сертифікація незалежними організаціями

    Вимикачі диференційного струму (ВДТ) 4,5 кА (тип А, АС)

    Функції
• Аварійне відключення тільки в разі появи струму витоку.
• Один вимикач диференціального струму, встановлений перед групою автоматичних вимикачів, захищає кілька ланцюгів.
• Виконує захисну функцію як при відсутності, так і при наявності заземлення (PE-провідника).
• Захищає навантаження від підвищеної напруги живлення (вимикач диференціального струму RCCB-OV).

    Принцип действия
Защита от поражения электрическим током при прямом прикосновении
    Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий не по предусмотренной схемой нейтрали, в том числе через тело человека.
    Если этот ток достигает указанного на аппарате порога, дифференциальный выключатель нагрузки отключается в течение нескольких миллисекунд,предупреждая таким образом телесные повреждения или более тяжёлые последствия.

    • Телесные повреждения становятся серьёзными, когда сила тока превышает 40 - 50 мА в течение одной секунды.
    • Теоретически, сила проходящего через человеческое тело тока достигает 220 мА и более, когда человек касается проводника под напряжением 230 В в условиях сухой среды.

У системах змінного струму додатковий захист за допомогою вимикача диференціального струму (ВДТ) у відповідності з 415.1 повинна бути передбачена:
• для штепсельних розеток, призначених для загального застосування, з номінальним струмом, що не перевищує 20 А, які використовують звичайні особи;
• у ванних і душових кімнатах.

    Номінальний струм ВДТ: не повинен бути менше номінального струму вищого автоматичного вимикача.
