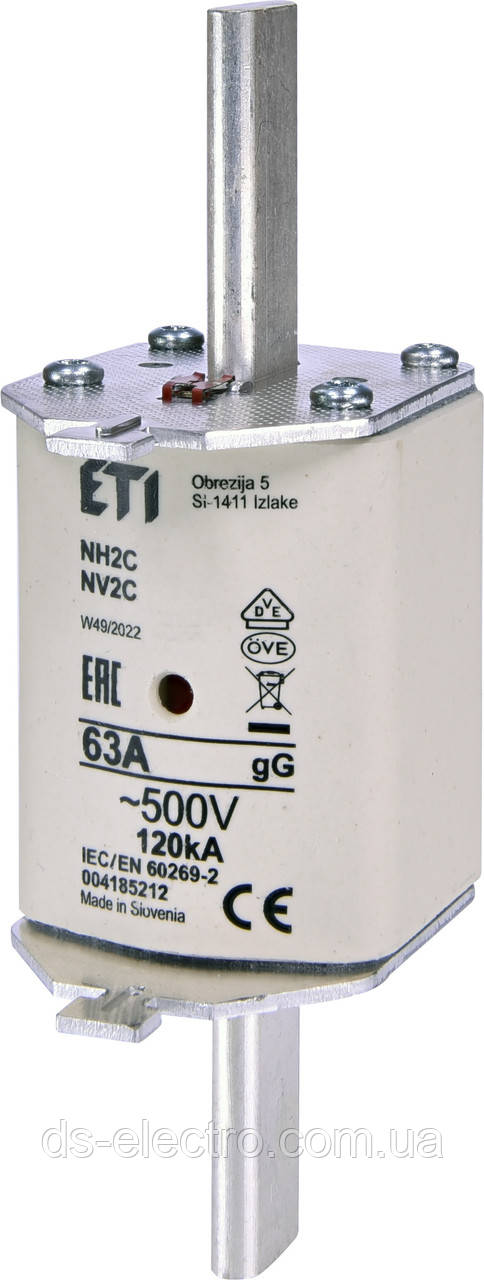

Запобіжник ETI - NH-2C/gG 63A 500V KOMBI

Ножові запобіжники призначені для захисту електричного обладнання від впливу струмів короткого замикання і перевантаження.

NH KOMBI - це серія запобіжників із подвійним індикатором спрацьовування. У момент перегорання плавкої вставки обидва індикатори спрацьовують одночасно. NH KOMBI забезпечує візуальний контроль стану плавкої вставки як в тримачі запобіжників, так і в роз’єднувачі. Ножові запобіжники встановлюються в тримачі запобіжників за допомогою спеціального ізольованого знімача.

Відповідність стандартам:

Номінальна напруга 400V, 500V, 690V / gL-gG: IEC 60269-1:2005 / EN 60269-1:1998+A1:2005 IEC 60269-2:1986+Додаток 1: 1996+A11995+A2:2001 / EN 60269-2:1995+A1:1998+A2:2002 IEC 60269-2-1:2004 / HD 60269-2-1:2005

номінальна напруга 690V / aM: VDE 0636-2011

номінальна напруга 400V / gTr: VDE 0636-2011

Застосування ножових запобіжників NH:

• захист електричного обладнання від впливу струмів короткого замикання та перевантаження,
• коригувальний захист двигунів з малим робочим струмом.

Вимикальна здатність:

Для робочої напруги 500V вимикальна здатність складає 100kA або 120кА, а для напруги 690V - 100kA.

Короткий опис будови запобіжників:

Корпус запобіжника виготовлено зі стеатиту - термічно стійкого матеріалу. Торцеві кришки виготовлені з алюмінію, що забезпечує тривалий захист від корозії. У внутрішній частині корпусу розміщена плавка вставка з міді, яка приєднується до внутрішньої частини ножового контакту. Корпус заповнений спеціальним кварцевим піском чітко визначеної грануляції. Ножові контакти виготовлені з міді й покриті шаром срібла.

Особливості:

• візуальний індикатор спрацьовування у вигляді червоного віконця, розміщеного на передній частині корпусу (серія KOMBI): червоний прапорець-ОК, білий прапорець - пошкодження;
• запобіжники типу NH000, NH C мають менші габаритні розміри при збереженні усіх технічних параметрів та електричних характеристик;
• висока вимикальна здатність;
• малі втрати потужності;
• висока струмообмежувальна здатність;
• стабільність часо-струмових характеристик та характеристик селективності;
• можливість реалізації селективних схем захисту з автоматичними вимикачами.

Часова діаграма струму короткого замикания в колі, захищеному автоматичним вимикачем та запобіжником
